▲ 進口超聲波探傷儀|奧林巴斯探傷儀|EPOCH 650便攜式超聲探傷儀概述
?機型小巧、品質上乘
全VGA透反寬屏顯示與已獲ZL的數字式高動態范圍接收器一起使用，可使儀器屏幕在多數光線條件下都顯示穩定、清晰的A掃描圖像。EPOCH 650型儀器的設計符合EN12668-1標準的要求，而且具有齊全的標準及可選購的缺陷探傷功能。多個機載報告制作工具以及綜合性較強的數據填充系統，可使用戶方便地收集和報告高質量的檢測數據。這款儀器堅固耐用，設計符合人體工程學的要求，因此幾乎可以用于任何檢測環境中；而且儀器還配有靈活的PerfectSquare脈沖發生器以及同類產品中較多數量的數字式濾波設置，因此幾乎可以完成任何檢測應用。
EPOCH 650數字式超聲探傷儀將奧林巴斯LXIAN行業的常規探傷性能及儀器小巧便攜、操作直觀的特點融合在一起。這款探傷儀具有高效的菜單功能和快捷鍵訪問功能，為檢測人員提供了一種操作起來十分簡便的質量上乘的缺陷檢測平臺。
?機型設計適用于幾乎所有檢測環境
EPOCH 650型儀器可用于幾乎所有檢測環境，其中包括實驗室工作臺上的測試操作，以及條件十分惡劣、危險的戶外檢測應用。EPOCH 650型儀器的飛梭旋鈕硬件配置符合IP66侵入保護評級的要求，瀏覽鍵區硬件配置符合IP67侵入保護評級的要求，此外，儀器還通過了十分嚴格的環境和可靠性標準的測試。操作人員在多數檢測環境中使用這款儀器，都會對儀器的操作性能及耐用性能信心十足。
?主要特性：
+設計符合EN12668-1要求
+PerfectSquare可調方波脈沖發生器
+全屏A掃描模式
+數字式高動態范圍接收器
+用于加強信噪比的30個數字式濾波器
+2 kHz PRF，用于快速掃查
+飛梭旋鈕或瀏覽鍵區，用于調整配置
+陽光下可讀的寬屏、全VGA顯示
+使用電池可工作15小時以上
+標準動態DAC/TCG和機載DGS/AVG
+多個機載報告格式
+microSD存儲卡，用于數據傳輸
+ 帶有編碼B掃描的可選腐蝕模塊軟件
+USB（OTG）端口，用于與PC機通信
+報警和VGA輸出
+可選模擬輸出
○操作簡單，使用方便
EPOCH 650型儀器的主要設計宗旨是通過簡單的基本儀器提供高水平的探傷性能。 EPOCH 650儀器的設計符合人體工程學的要求，且簡單直觀、方便實用，無論經驗豐富還是初涉行業的超聲檢測人員都可得心應手地使用這款探傷儀。
?簡單直觀的用戶界面
EPOCH 650型儀器的用戶界面基于廣受好評的EPOCH 600探傷儀。EPOCH 650型儀器使用簡單的菜單結構進行儀器設置、校準及軟件功能調整等操作，其EPOCH品牌標志性的快捷鍵
可訪問關鍵的檢測功能，如：增益、閘門調整、屏幕凍結及文件保存。EPOCH 650型儀器直觀的用戶界面提供多種文字版本，可供任何水平的操作人員使用。

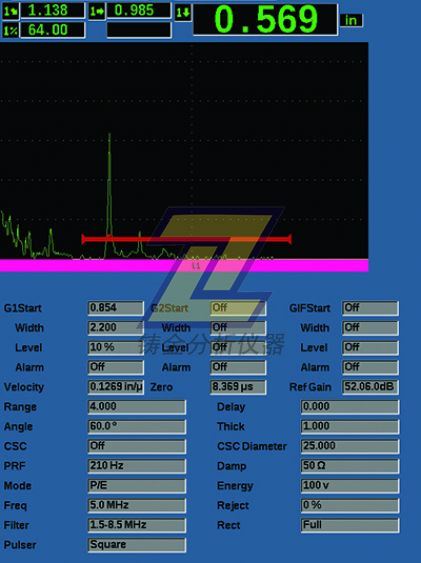

?全屏模式下明亮的VGA顯示
EPOCH 650型儀器具有全VGA（640 X 480像素）分辨率的顯示。其橫寬豎窄的面板設計優化了出現在高質量顯示屏上的Ａ掃描圖像的大小及清晰度。這款儀器使用透反技術，在光線較暗的室內使用強背光，在陽光直射的情況下使用環境光作為假背光。無論在何種光線條件下，儀器的VGA屏幕都可顯示十分清晰的圖像。
儀器的全屏模式進一步增強了屏幕鮮明清晰的顯示特性，可提供所有EPOCH系列探傷儀中Z大的A掃描!
?可使用戶舒適瀏覽界面的選項
為了滿足不同用戶的需要與偏好，EPOCH 650型儀器備有兩種硬件配置供用戶選擇：

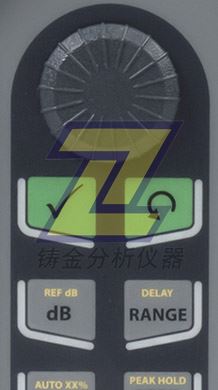

?飛梭旋鈕
EPOCH 650型儀器的飛梭旋鈕與確定鍵和退出鍵一起使用，可以對參數值進行粗略或細微調節。在檢測過程中，操作人員可以鎖住飛梭旋鈕，以避免參數值被意外修改。這種硬件配置可以快速切換參數值，滿足了那些偏好使用飛梭旋鈕調整參數的用戶的要求。飛梭旋鈕配置的設計符合IP66的要求。

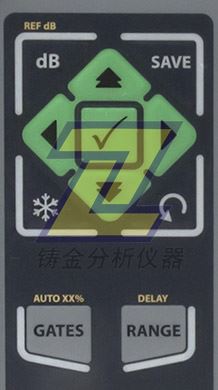

?瀏覽鍵區
EPOCH 650型儀器的瀏覽鍵區是EPOCH探傷儀的標志性特色。瀏覽鍵區的向上、向下箭頭鍵用于參數的粗略調節，向左和向右箭頭鍵用于參數的細微調節。瀏覽鍵區還包含其它幾個功能及常用參數，如：增益、保存、確定鍵及退出鍵。瀏覽鍵區配置的設計符合IP67的要求。

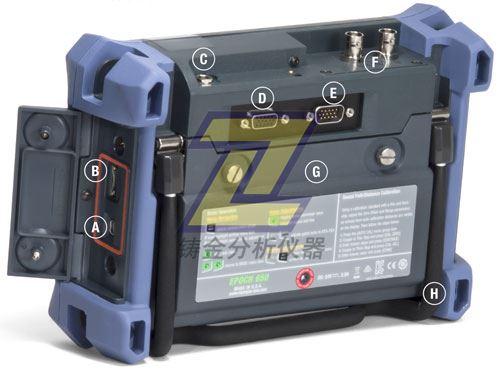

?外觀特色（后面板）
A – USB（OTG）端口
B – microSD卡
C – DC電源接口
D – VGA端口
E – 數字式I/O端口
F – 探頭接口（2個）
G – 電池艙蓋
H – 管形支架
▲ 進口超聲波探傷儀|奧林巴斯探傷儀|EPOCH 650便攜式超聲探傷儀技術規格
?外觀特性
EPOCH 650型儀器是一款輕重量、易攜帶的探傷儀，其堅固、靈活的特點使其可用于幾乎所有檢測環境中。這款儀器的一些主要外觀特性如下：
?寬屏、全VGA分辨率、透反顯示，無論在室內光線還是直射的陽光下都可顯示明亮清晰的圖像。
?儀器的4角處裝有橡膠二次注模保護套，起到防撞擊、抗磨損的作用。
?4個拴系胸掛帶的連接點。
?無需使用工具即可打開的電池艙和側邊的I/O蓋。
?用于持續穩固地放置儀器的支架，帶有直角彎鉤，可在0度到180度之間變換直立的角度。
?儀器側面的USB OTG接口及可插拔存儲卡的接口上帶有密封的艙蓋。
?標準內置充電鋰離子電池。
?重量JI輕，設計符合人體工程學，增加了儀器的便攜性和使用的方便性。
?標準配置
?EPOCH 650數字式超聲探傷儀，AC電源操作或電池操作
?適配器/AC適配器（100 VAC、115 VAC、230 VAC，50 Hz或60 Hz）
?充電鋰離子電池
?儲運箱
?USB線纜
?簡易入門說明書
?信息QM的操作手冊（CD）
?主要參數：
|
儀器的輸入/輸出
|
USB端口
|
USB（OTG）端口
|
|
RS-232端口
|
有
|
|
視頻輸出
|
標準VGA輸出
|
|
模擬輸出
|
1個模擬輸出（可選），可選的1 V/10 V全標度，Z大4 mA
|
|
報警輸出
|
3個報警輸出，5V TTL，10 mA
|
|
觸發器I/O
|
觸發器輸入為5V TTL；
觸發器輸出為5V TTL，Z大10 mA
|
|
編碼器輸入
|
單軸編碼器線（正交，僅適用于腐蝕模塊模式）
|
|
環境評級
|
IP評級
|
根據IEC 60529-2004（外殼防護等級– IP規范）標準，瀏覽鍵區硬件設計符合IP67侵入保護評級標準，飛梭旋鈕硬件設計符合IP66侵入保護評級標準。
在新開發的產品正式投入生產以前，奧林巴斯要對產品的設計進行內部檢驗。這款儀器經測試證明符合IP評級標準。
|
|
爆炸性氣氛
|
通過了美軍標準MIL-STD-810F方法511.4程序I中規定的測試，可在GJ防火協會規范（NFPA 70）500節I級2分段D組中規定的爆炸性氣氛中安全操作。
|
|
防撞擊測試
|
通過了美軍標準MIL-STD-810F方法516.5程序I中規定的測試，每個軸6個循環，15 g，11 ms半弦波。
|
|
防振動測試
|
通過了美軍標準MIL-STD-810F方法514.5程序I附錄C圖6中的測試，一般暴露：每軸1小時。
|
|
工作溫度
|
–10°C～50°C
|
|
電池存儲溫度
|
0°C～50°C
|
|
一般規格
|
外型尺寸
（寬 x 高 x 厚）
|
236 mm x 167 mm x 70 mm
|
|
重量
|
1.6公斤，包括鋰離子電池
|
|
鍵區
|
英文、國際符號、日文、中文
|
|
語言
|
英語、西班牙語、法語、德語、日語、中文、葡萄牙語和俄語
|
|
探頭接口
|
BNC接口或N_1 LEMO接口
|
|
數據存儲
|
機載100000個ID編碼，可插拔2 GB microSD卡（標準）
|
|
電池類型
|
單個鋰離子電池，可充電，標準型
|
|
電池供電時間
|
15小時到16小時（鋰離子）
|
|
電源要求
|
AC主電源：100 VAC ～ 120 VAC、200 VAC ～ 240 VAC，50 Hz ～ 60 Hz
|
|
顯示器類型
|
全VGA（640 x 480像素）透反彩色LCD，60 Hz更新速率
|
|
顯示屏尺寸
（寬 x 高，對角線）
|
117 mm x 89 mm, 146 mm
|
|
脈沖發生器
|
脈沖發生器
|
可調方波
|
|
PRF
|
10 Hz ～ 2000 Hz，增量為10 Hz。
|
|
能量設置
|
100 V、200 V、300 V或400 V
|
|
脈沖寬度
|
25 ns ～ 5000 ns（0.1 MHz）范圍內可調，利用PerfectSquare技術
|
|
阻尼
|
50、100、200、400 Ω
|
|
接收器
|
增益
|
0 dB ～ 110 dB
|
|
Z大輸入信號
|
20 V P-P
|
|
接收器輸入阻抗
|
400 Ω ± 5%
|
|
接收器帶寬
|
0.2 MHz ～ 26.5 MHz，–3 dB
|
|
數字式濾波器設置
|
30個標準數字式濾波器設置
7個符合EN12668-1:2010標準的濾波設置（0.2-10 MHz、2.0-21.5 MHz、8.0-26.5 MHz、0.5-4 MHz、0.2-1.2 MHz、1.5-8.5 MHz和5-15 MHz）
|
|
檢波
|
全波、正半波、負半波、射頻波
|
|
系統線性
|
水平：±0.5 % FSW
|
|
分辨率
|
0.25 % FSH，放大器精度為±1 dB
|
|
抑制
|
0 % ～ 80 %滿屏高，帶有可視警告
|
|
波幅測量
|
0 % ～ 110 %滿屏高，分辨率為0.25 %
|
|
測量速率
|
在所有模式下，相當于PRF
|
|
校準
|
自動校準
|
聲速、零位偏移、
垂直聲束（DYI個底面回波，或回波到回波）、角度聲束（聲程或者深度）
|
|
檢測模式
|
脈沖回波、雙晶或穿透
|
|
單位
|
毫米、英寸或微秒
|
|
范圍
|
3.36 mm to 13388 mm，5,900 m/s
|
|
聲速
|
635 m/s to 15240 m/s
|
|
零位偏移
|
0 μs ～ 750 μs
|
|
顯示延遲
|
-59 mm to 13401 mm，鋼中縱波聲速
|
|
折射角度
|
0° ～ 90°，增量為0.1°。
|
|
閘門
|
測量閘門
|
２個完全獨立的閘門，用于波幅和渡越時間（TOF）測量。
|
|
閘門起點
|
在整個顯示范圍內可變
|
|
閘門寬度
|
在從閘門起點到顯示范圍的終點之間的區域內可變
|
|
閘門高度
|
在2 % ～ 95 %滿屏高范圍內可變。
|
|
報警
|
正閾值和負閾值，Z小深度（閘門1和閘門2）
|
|
測量
|
測量顯示位置
|
5個位置（手動或自動選擇）
|
|
閘門（1和2）
|
厚度、聲程、投射、深度、波幅、渡越時間、Z小/Z大深度、Z小/Z大波幅
|
|
回波到回波
|
標準閘門2到閘門1，可選界面閘門跟蹤
|
|
其它測量
|
DGS/AVG的上沖值（dB）、DGS/AVG的ERS（等效反射體大?。?/span>AWS D1.1/D1.5的A、B、C和D值定級、抑制值、回波到參考dB值。
|
|
DAC/TCG
|
標準
|
|
DAC點
|
多達50個點，110 dB動態范圍
|
|
特殊DAC模式
|
自定義DAC（Z多6條曲線），20 % ～ 80 %視圖
|
|
曲面校正
|
用于角度聲束測量的標準外徑或棒材校正。
|
|
腐蝕（可選）
|
交叉零點測量算法、V聲程校正、單一回波、回波到回波，或編碼B掃描
|
?軟件選項
? EP650-TEMPLATE (Q1400002)：模板存儲
? EP650-API5UE (Q1400003)：API 5UE缺陷定量
? EP650-AVERAGE (Q1400004)：波形平均
? EP650-IG (Q1400005)：界面閘門
? EP650-BEA (Q1400006)：底面回波衰減器（BEA）
? EP650-CORRSN (Q1400001)：腐蝕模塊（包含編碼B掃描）
?選購配件
? 600-BAT-L-2 (U8760058)：充電鋰離子電池
? EP4/CH (U8140055)：胸掛帶
? 600-TC (U8780294)：儲運箱
? CBAS-10668-0060 (Q7790012)：RS232通訊線纜
? DSUB-HD15-6 (U8780333)：數字輸出線纜
? 600-C-VGA-5 (U8780298)：VGA輸出線纜
? MICROSD-ADP-2GB (U8779307)：2 GB microSD存儲卡
? 600-SC-K (U8780334)：軟便攜袋（飛梭旋鈕機型）
? 600-SC-N (U8779879)：軟便攜袋（瀏覽鍵盤機型）
? N600-EXTALM (U8780332)：外置報警蜂鳴器
? CBAS-10669-0010 (Q7790008)：B掃描小車形編碼器線纜（10英尺，還可提供其它長度）
▲進口超聲波探傷儀|奧林巴斯探傷儀|EPOCH 650便攜式超聲探傷儀軟件
?訪問儀器強大功能的優化方式
EPOCH 650型儀器具有品質上乘的超聲性能。這款儀器基于與EPOCH 600和EPOCH 1000系列儀器相同的數字式結構，
提供了靈活、強大的脈沖發生與接收性能，從而滿足了大多數缺陷檢測應用的要求。
●脈沖發生器/接收器
EPOCH 650型儀器的標準配置具有強大的缺陷探測性能，如：
?PerfectSquare可調方波脈沖發生器
?數字式高動態范圍接收器
?30個100%數字式濾波器設置
?可以自動或手動方式在10 Hz ～ 2000 Hz范圍內調節PRF
?脈沖發生器電壓范圍為100 V ～ 400 V
?波幅分辨率為±0.25%
?５個自定義的數字式測量值
●標準軟件特性

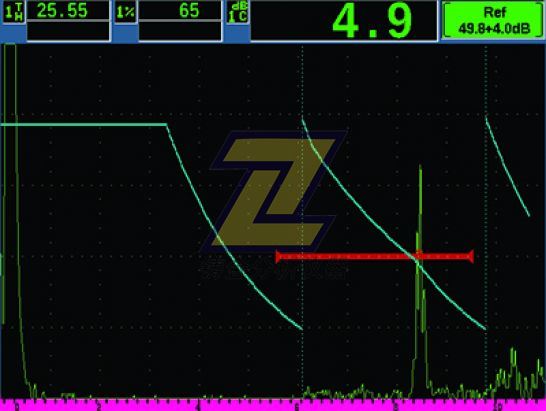

?動態DAC/TCG：對比DAC曲線或?qū)Ρ雀鶕?jù)時變增益確定的參考回波波幅，以百分比或以分貝水平計算信號波幅。DAC版本包含標準、ASME 3、JIS和自定義。此外還包括以下幾個主要特性：可動態調整的DAC曲線、可切換的DAC和TCG視圖、自定義DAC警告曲線，以及20-80% DAC視圖。

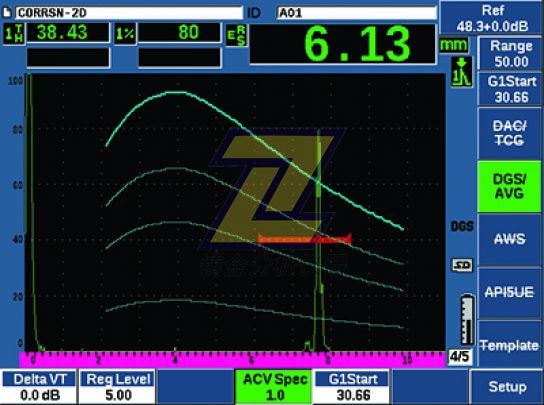

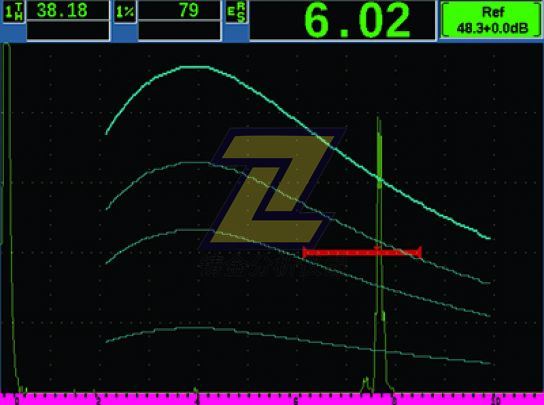

?DGS/AVG：這是一種利用與特定類型探頭和材料相關的DGS/AVG圖形，評估回波信號的缺陷定量技術。
DGS/AVG圖形表明回波高度、缺陷尺寸以及到探頭的距離這些參數之間的關系。
?AWS D1.1和D1.5：為各種不同的AWS（美國焊接協會）焊縫檢測應用提供一個動態反射體缺陷指示定級的標準。這個功能省去了手工計算的步驟，從而提高了檢測效率。
?提供選購功能，增強多用性能
●可選軟件特性
?界面閘門：這個可選購的第三個測量閘門，可對變化的界面回波進行實時跟蹤，以保持?jǐn)?shù)字化測量的穩定性。
?腐蝕模塊：簡化的腐蝕模式具有以下功能：基于所選探頭的自動超聲設置、自動增益控制（AGC）、厚度測量算法、V聲程校正，以及利用自動零位功能（零位補償）完成的探頭磨損補償。此外，還具有彩色編碼柵格視圖和編碼B掃描。
?模板存儲：可在屏幕上將實時波形與所保存的參考波形對比。只需按下相關的一個按鈕，即可隨時切換保存模板的開啟或關閉狀態，進行快速波形對比。對于點焊分析及其它應用，這個功能非常實用。
?底面回波衰減器（BEA）：利用閘門2定義的屏幕區域使被測工件的底面回波得到衰減。
?API 5UE：可按照API建議的程序5UE進行缺陷定量。在OCTG管材的驗證過程中，使用波幅距離差分技術（ADDT）測量潛在的缺陷尺寸。
?波形平均：這個功能可使實時A掃描代表采集到的A掃描平均值，平均除數為2、4、8、16、32。
?數據記錄和PC機連接
●數據管理
EPOCH 650型儀器提供多種存儲、歸檔、報告檢測數據和校準數據的方法。
儀器的機載存儲容量多達100000點，此外，儀器還可進行視頻記錄和回顧操作。儀器還與奧林巴斯的PC機接口程序GageView Pro完全兼容。快速的文件設置功能和靈活的數據管理功能使得儀器對檢測數據的記錄及報告變得簡單有效。
●機載報告制作
EPOCH 650型儀器可以在儀器中以多種格式生成報告?？梢詫⑵聊唤貓D方便地存儲在可插拔microSD卡中，也可以導出保存在.csv或.xml文件中的數據。儀器還具有為單個數據點或整個文件生成位圖報告的功能。
EPOCH 650型儀器的標準配置帶有視頻記錄功能。 用戶可以每秒鐘60幀的速度截獲Z多8分鐘實時A掃描檢測數據。用戶可以在EPOCH 650儀器上回顧這些數據，還可以將這些數據導出到PC機中進行查看。
●數據記錄器
EPOCH 650型儀器有一個用于存儲校準文件和檢測文件的機載數據記錄器。儀器的標準配置有兩個主要文件類型：校準（CAL）類型文件和增量（INC）類型文件。CAL文件可以保存幾乎無限量的參數設置。所保存的設置可被快速方便地調用到當前設置。INC文件可在單一文件名稱下保存多組檢測數據，檢測過程中可以下載和報告這些數據。
EPOCH 650型儀器標準配置中的腐蝕類型數據記錄器文件類型具有齊全的功能，增強了機載數據記錄器的性能。這個特性包含以下數據文件類型：序列型、帶自定義點的序列型、2-D柵格型、帶自定義點的2-D柵格型、3-D柵格型、鍋爐型、2-D EPRI型。
?GageView Pro
EPOCH 650型儀器與我公司的PC機接口程序GageView Pro完全兼容。通過這個程序，檢測人員可下載檢測數據、在PC機上回顧測量數值、將測量和校準數據導出到普通的電子數據表程序、備份儀器中的校準和檢測數據、進行如儀器固件升級和屏幕捕獲的基本操作。
?microSD
EPOCH 650型儀器使用一個外置microSD存儲卡（含2 GB，Z高可支持容量達64 GB）作為機載和移動存儲設備。通過這個移動存儲裝置，檢測人員可以在不同儀器之間分享文件，并以各種不同格式輸出報告。第二個2 GB microSD卡安裝在儀器中的PC板上，用于所有機載數據的存儲。在儀器被損壞無法修復時，可到授權的服務中心將儀器中的microSD卡取出，從損壞的儀器中拯救出關鍵性的數據。
